前排驾驶员座椅骨架拆卸和安装

注意！

• SRS 部件位于该区域。维修或保养前，查看SRS部件位置以及注意事项和程序。

拆卸

12V蓄电池端子 - 断开

注意！

• 断开 12 V 蓄电池端子后，等待至少 3 分钟。

前排座椅 - 拆卸

前排驾驶员座椅靠背护面/软垫 - 拆卸

前排驾驶员座椅座垫护面/软垫 - 拆卸

前排座椅安全带搭扣 - 拆卸

6.前排驾驶员座椅上纵护面 - 拆卸

7.前排驾驶员座椅内/外罩 - 拆卸

8.前排驾驶员座椅外倾角调节器盖固定杆 - 拆卸

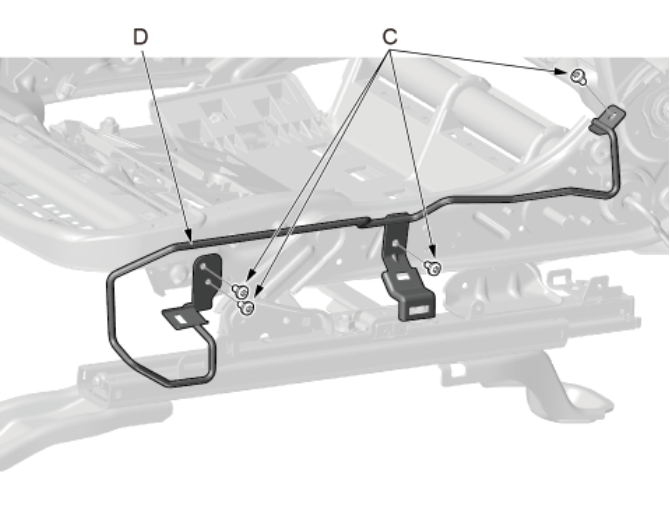

a.使用 T25 旋具头拆卸4个螺钉(C)，然后拆下前排驾驶员座椅外倾角调节器盖固定杆(D)。

9.前排驾驶员座椅座垫框架/座椅靠背框架 - 拆卸

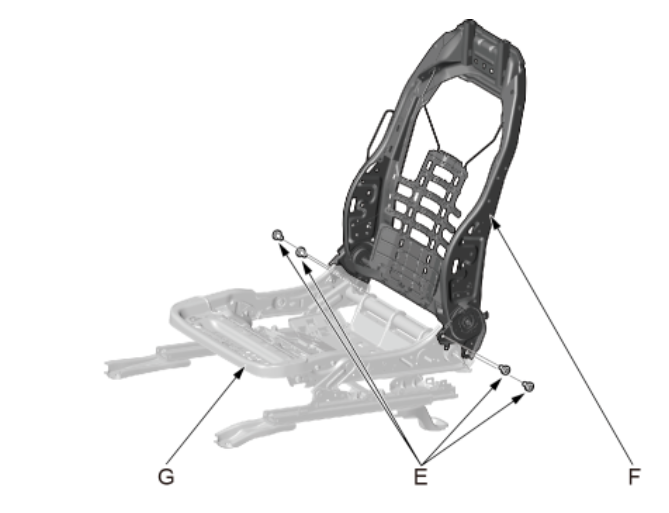

a.使用14mm套筒拆卸4个固定螺栓(E)，然后从前排座椅座垫框架(G)，拆下前排座椅靠背框架(F) 。

安装

1.所有拆下零件 - 安装

a.按与拆卸相反的顺序安装各个部件。

注意！

• 重新安装前，用中等强度的螺纹密封胶涂抹螺栓的螺纹。
