侧碰撞传感器（第二个）拆卸和安装

注意！

• SRS部件位于该区域。执行修理或维修前查看SRS部件位置和注意事项及程序。
• 下述为左侧侧碰撞传感器（第二个）的拆装工艺，可使用同样方法拆卸另一侧。

拆卸

12V蓄电池端子 - 断开

注意！

• 断开12V蓄电池端子后，等待至少3分钟。

后侧装饰件 - 拆卸

3.侧碰撞传感器(第二个) - 拆卸

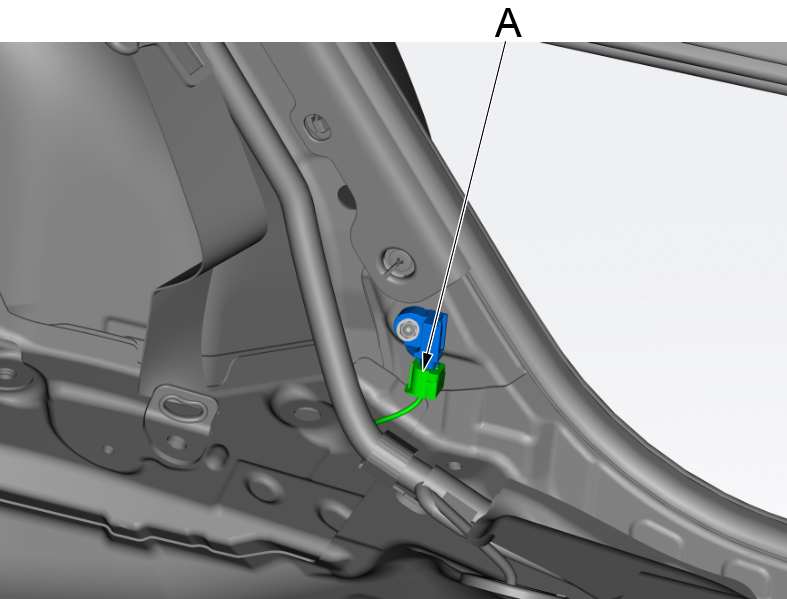

a.使用一字起轻拨插接器锁止凸舌，脱开插接器(A)。

注意！

• 小心不要损坏插接器。

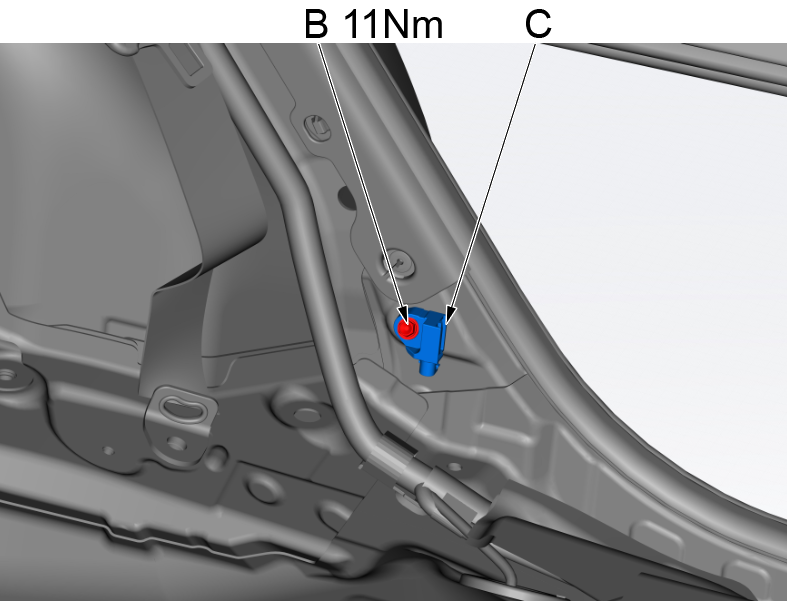

b.使用10mm套筒拆卸侧碰撞传感器安装螺栓（B）。

c.拆下侧碰撞传感器（第二个）(C)。

安装

1.所有拆下零件 - 安装

a.按照与拆卸相反的顺序安装零件。

注意！

• 安装时，将紧固螺栓安装至规定扭矩。
• 安装后侧装饰件前，确保SRS指示灯正常工作。

2.SRS操作-确认

a. 执行12伏蓄电池端子重新连接程序，将车辆转为ON模式，检查并确认SRS指示灯点亮约6秒然后熄灭。
