电动空调压缩机绝缘电阻检测-测试
所需专用工具
测试
1.安全注意事项
a.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。
2.动力总成上护板 - 拆卸
3.12 V 蓄电池负极电缆 - 断开
a.检查确保车辆处于OFF(LOCK)模式。
b.使用10mm套筒拧松蓄电池负极接线柱螺母(A)，断开蓄电池负极电缆(B)。
注意！
- 对带电电器或带电电器周围部件进行维修保养作业前，都需要断开蓄电池负极电缆。
- 断开蓄电池负极电缆后，负极电缆端头需要使用绝缘保护袋隔离，避免维修操作过程中，负极电缆端头误触蓄电池，造成电器件损坏或维修人员触电伤害。
4.空调制冷剂-回收
5.动力总成下护板-拆卸
6.配戴绝缘护具
a.测试过程必须佩戴高压绝缘手套、高压绝缘安全服、高压绝缘鞋、安全帽，并使用绝缘工具以防触电。
7.电动空调压缩机 - 拆卸
8.电动空调压缩机 - 检测

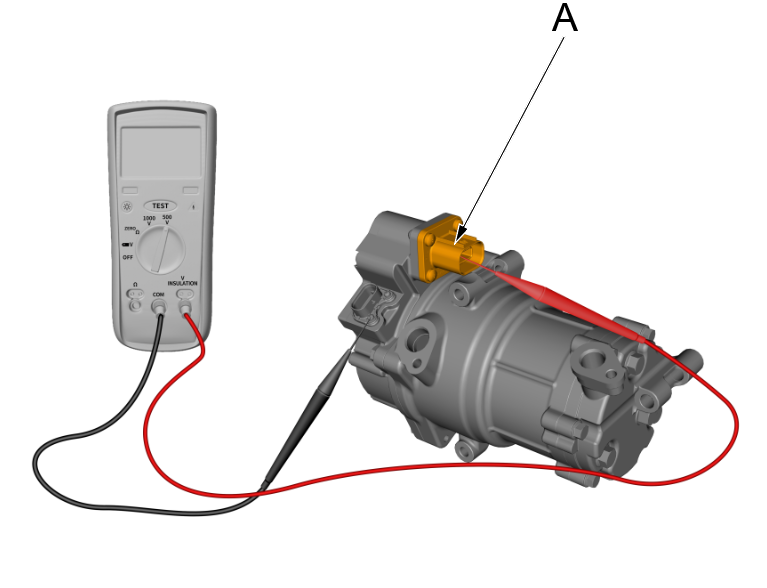

a.使用绝缘电阻检测表测量空调电动压缩机高压电缆插头(A)与空调电动压缩机壳体之间的绝缘电阻。将检测探头正极与电缆插头连接，检测探头负极与空调电动压缩机壳体(非绝缘涂层)连接，观察测量值是否大于10MΩ。
警告！
- 如果大于10MΩ，说明空调电动压缩机壳体绝缘性良好。
- 如果不大于10MΩ，说明空调电动压缩机壳体绝缘性异常，则需更换电动压缩机。
9.所有拆下零件-安装
a.按照与拆卸相反的顺序安装部件。
注意！
- 安装完成后，检查确保压缩机运转正常。
