动力总成拆卸和安装
所需专用工具
拆卸
1.安全注意事项
a.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。
2.动力总成上护板 - 拆卸
3.12 V 蓄电池负极电缆 - 断开
a.检查确保车辆处于OFF(LOCK)模式。
b.使用10mm套筒拧松蓄电池负极接线柱螺母(A)，断开蓄电池负极电缆(B)。
注意！
- 对带电电器或带电电器周围部件进行维修保养作业前，都需要断开蓄电池负极电缆。
- 脱开蓄电池负极电缆后，负极电缆端头需要使用绝缘保护袋隔离，避免维修操作过程中，负极电缆端头误触蓄电池，造成电器件损坏或维修人员触电伤害。
4.空调系统制冷剂 - 回收
5.动力系统冷却液 - 排空
6.暖风系统冷却液 - 排空
7.动力总成连同EV托架 - 拆卸
8.动力总成线束 - 脱开
a.使用10mm套筒拆卸搭铁线束固定螺栓(A)，脱开搭铁线束(B)。

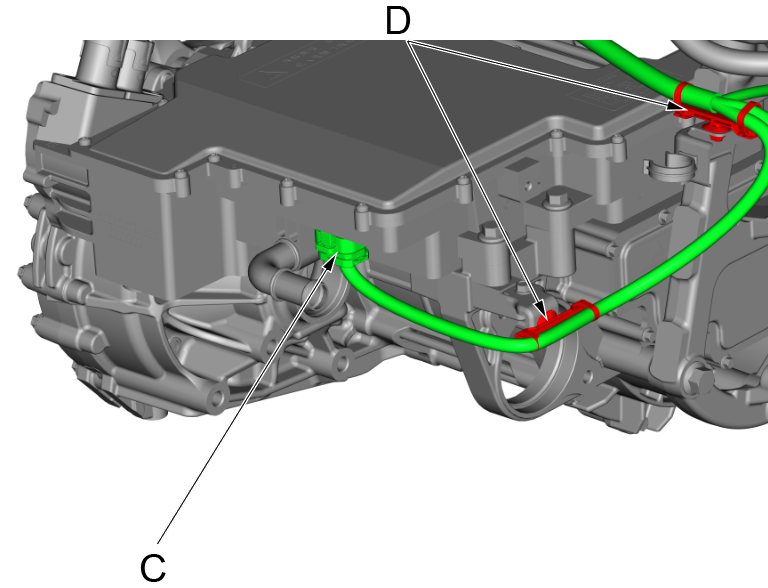

b.按住插接器锁止卡，脱开驱动电机信号线束插接器(C)。
c.使用内饰件拆卸工具脱开动力总成低压线束2处固定卡扣(D)。
9.动力总成- 拆卸

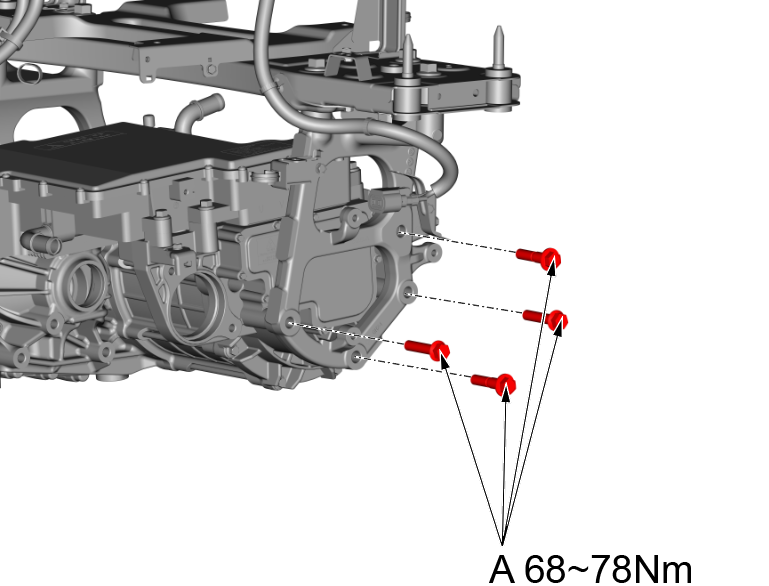

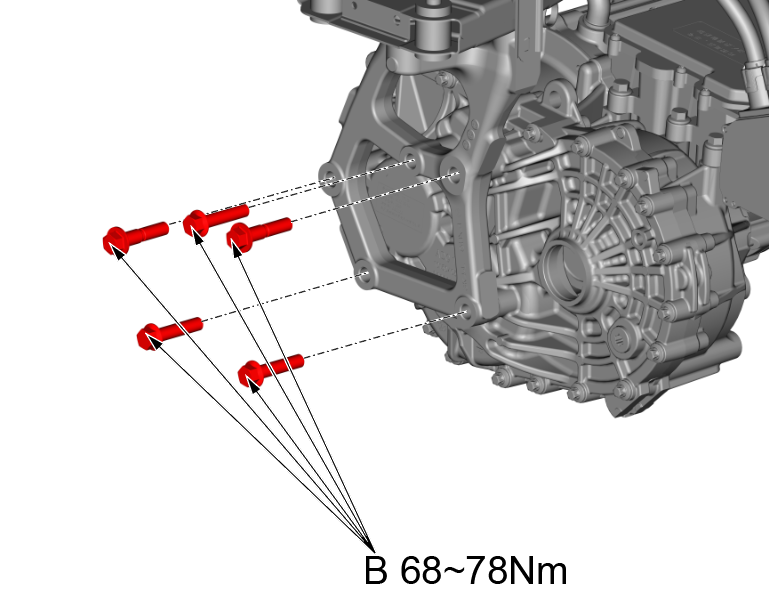

a.两人协助，一人扶住EV托架，另一人使用17mm套筒拆卸动力总成与两侧支架的9个连接螺栓(A)。
注意！
- 动力总成与支架连接螺栓有两种规格，拆卸螺栓时注意进行区分。
- 阶梯型螺栓为定位螺栓，需要安装在两侧支架上标注有“①”“②”的孔位中。

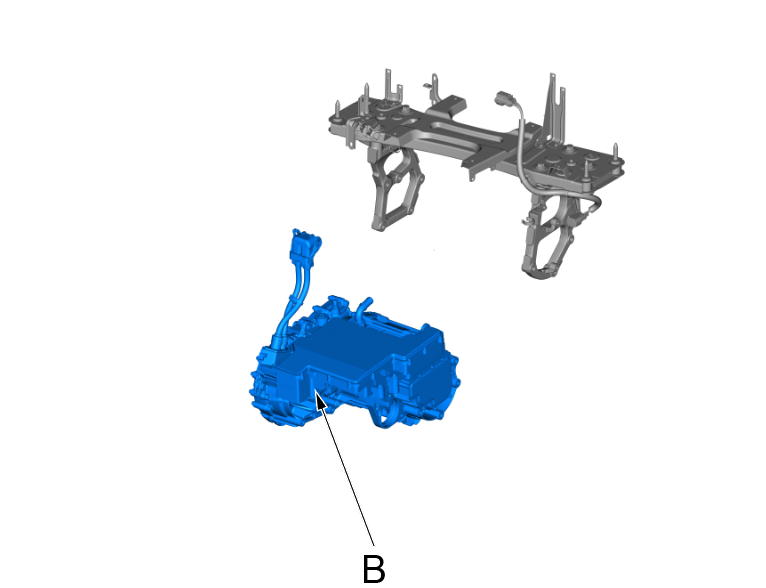

b.抬起EV托架带线束总成，移出动力总成(B)。
安装
1.所有拆下零件 - 安装
a.按照与拆卸相反的顺序安装部件。
2.动力系统冷却液 - 加注
3.暖风系统冷却液 - 加注
4.空调系统制冷剂 - 加注
5.安装完成后 - 检查
a.安装完成后，检查确保水管接头处无渗漏现象。
b.车辆上电，连接诊断仪，清除故障码，起动车辆，确认电机运转正常。
c.安装完成后，须对车辆进行四轮定位并路试，确认无跑偏、无异响。
