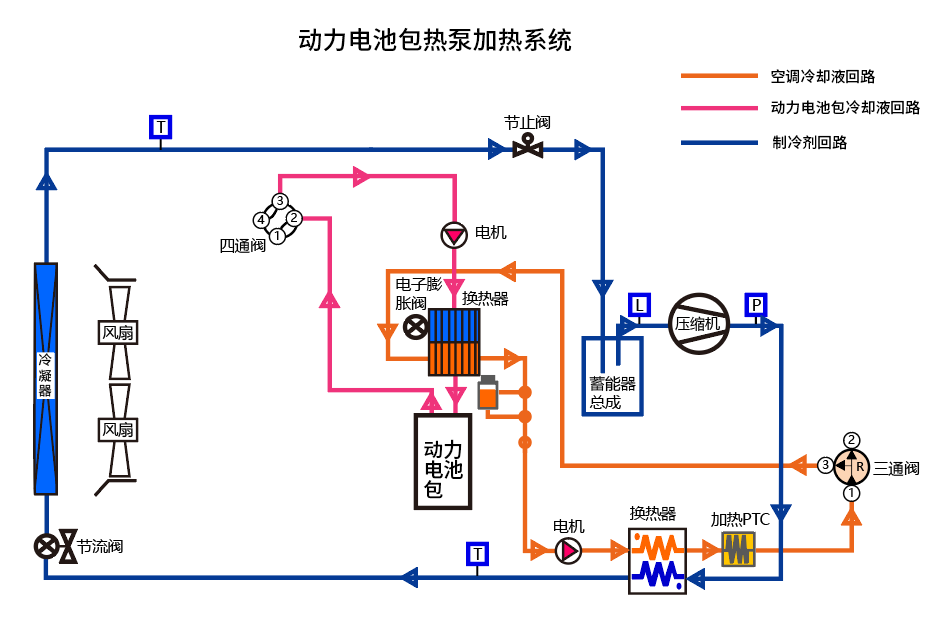

动力电池加热系统说明图

动力电池加热分为两种模式，一种是加热PTC加热，一种是热泵加热。

PTC加热模式

在空调冷却液回路中将冷却液进行加热，然后通过换热器将热量传递给动力电池包冷却液回路来实现。

热泵加热模式

热泵制热工作原理与制冷模式相似，主要区别在于制冷剂的流向。电动压缩机对气态制冷剂进行高压压缩,高压高热制冷剂流入车内换热器放热，将热能传递给空调冷却液回路，最后空调冷却液回路在车外换热器里将热能传递给动力电池包冷却液回路。
