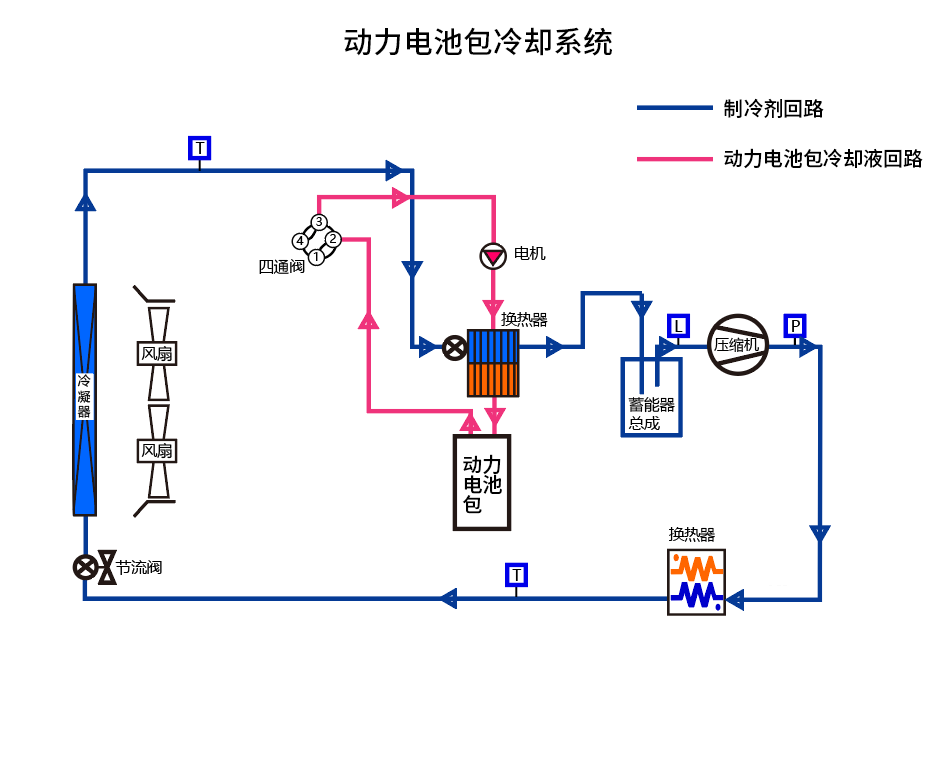

动力电池冷却系统说明图

动力电池包运行过程的产热原因是因为动力电池包在放电过程中会产生一定的电阻热，这些热量必须通过热管理系统排出并且控制在范围内。热管理系统中制冷系统由制冷剂和循环系统两部分组成，制冷剂负责吸收动力电池包冷却加热系统的热量，然后再通过循环系统将热量带走，来控制动力电池包的温度。制冷系统很重要，因为它可以让动力电池包始终保持在合理温度内，提高动力电池包的运行效率及寿命。

• 动力电池包高温冷却液流经四通电池阀、水泵至换热器，由换热器热交换冷却后再流回动力电池，达到动力电池冷却效果。
