漏电保护器总成拆卸和安装（设变）

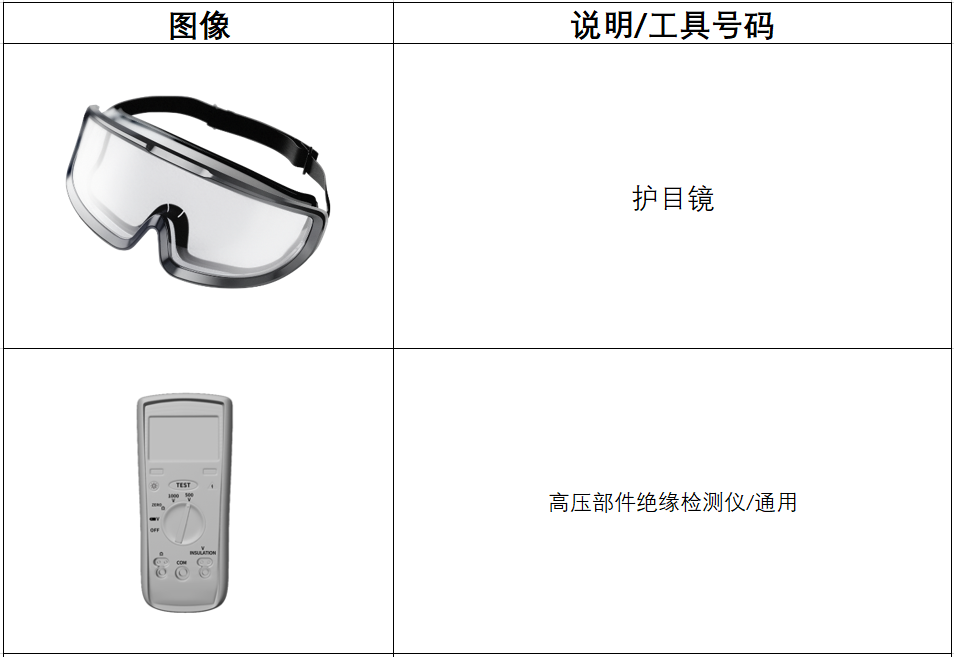

所需专用工具
拆卸
1.安全注意事项
a.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。
2.动力总成上护板 - 拆卸
3.12 V 蓄电池负极电缆 - 断开
a.检查确保车辆处于OFF(LOCK)模式。
b.使用10mm套筒拧松蓄电池负极接线柱螺母(A)，断开蓄电池负极电缆(B)。
注意！
- 对带电电器或带电电器周围部件进行维修保养作业前，都需要脱开蓄电池负极电缆。
- 脱开蓄电池负极电缆后，负极电缆端头需要使用绝缘保护袋隔离，避免维修操作过程中，负极电缆端头误触蓄电池，造成电器件损坏或维修人员触电伤害。
4.佩戴绝缘护具，使用绝缘工具
a.在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。
5.慢充电缆插接器 - 脱开

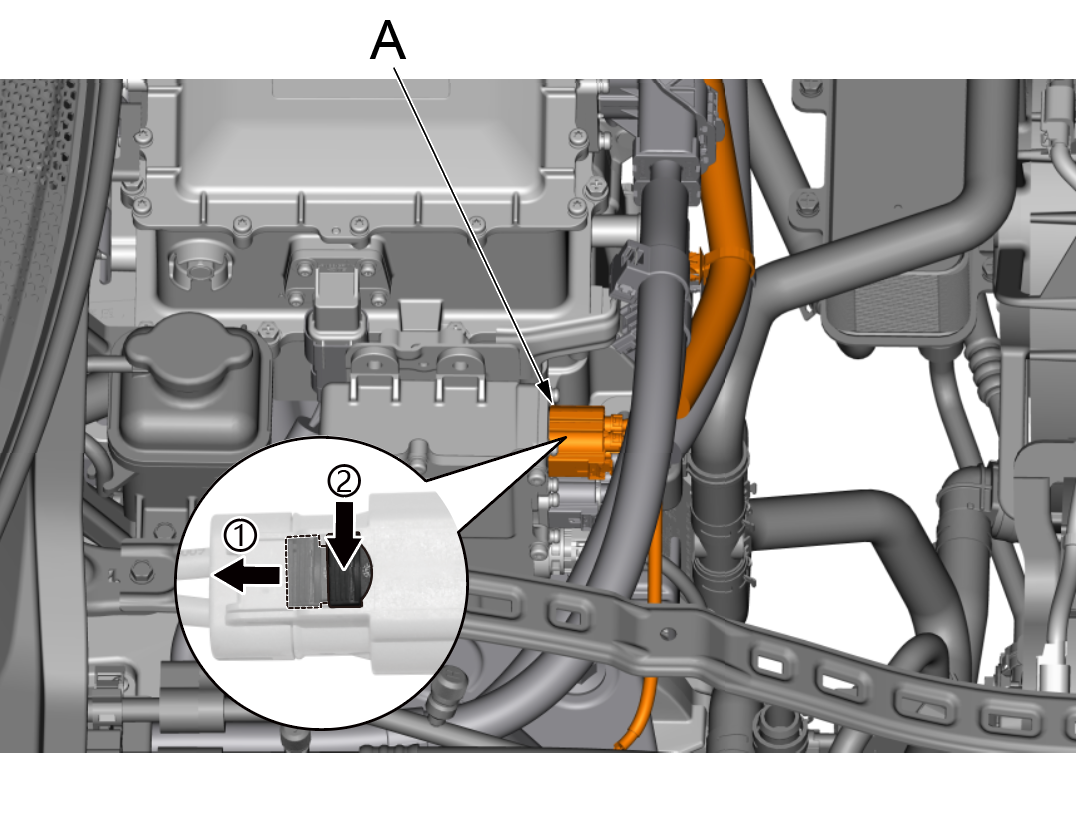

a.向后拨开锁止卡扣①，按压锁止卡②，脱开慢充过度电缆（漏电保护器端）插接器(A)。

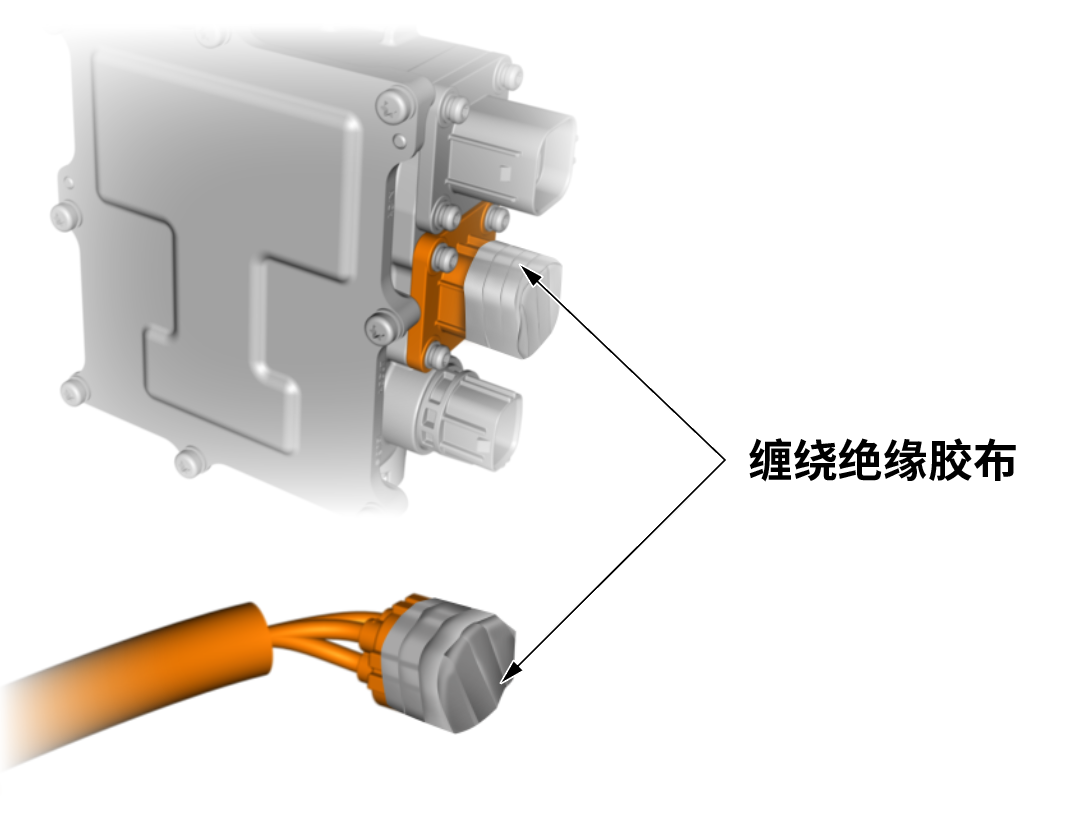

b.拆卸高压线束后，务必使用绝缘胶带分别缠绕高压接口的公插头及母插头，以防触电。
6.慢充过度电缆（漏电保护器端）插接器 - 脱开

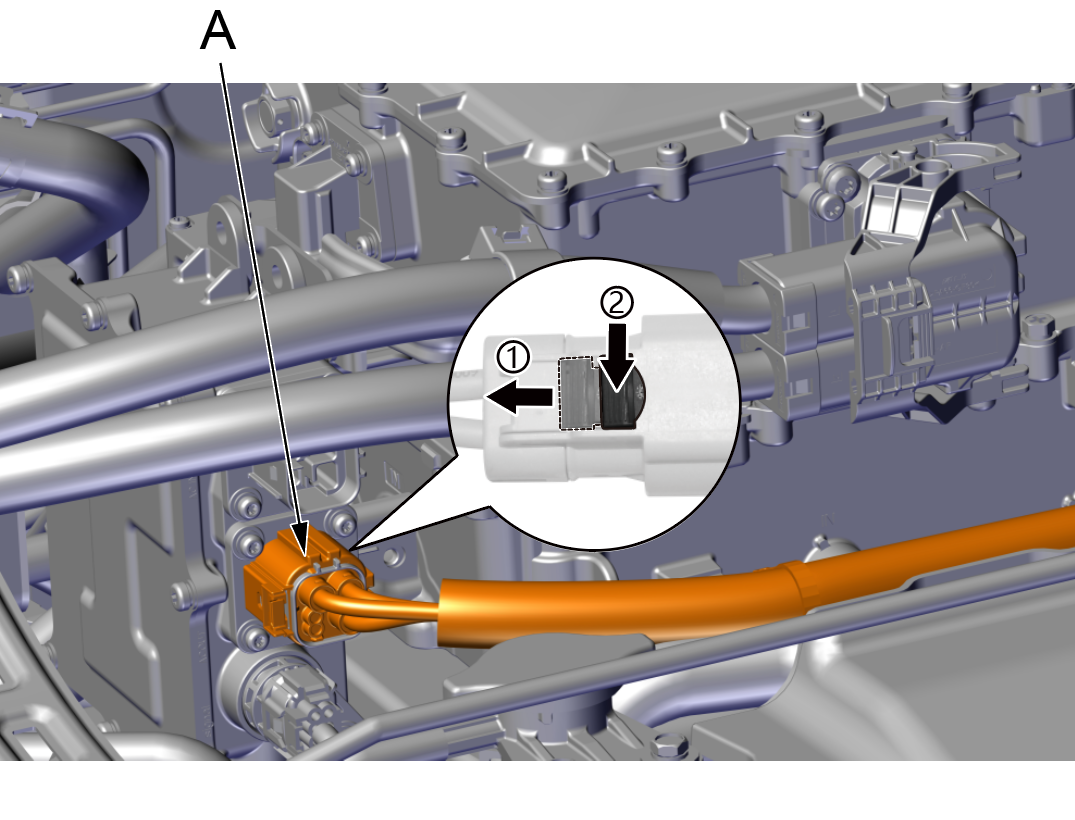

a.向后拨开锁止卡扣①，按压锁止卡②，脱开慢充过度电缆（漏电保护器端）插接器(A)。
b.拆卸高压线束后，务必使用绝缘胶带分别缠绕高压接口的公插头及母插头，以防触电。
7.漏电保护器低压线束插接器 - 脱开

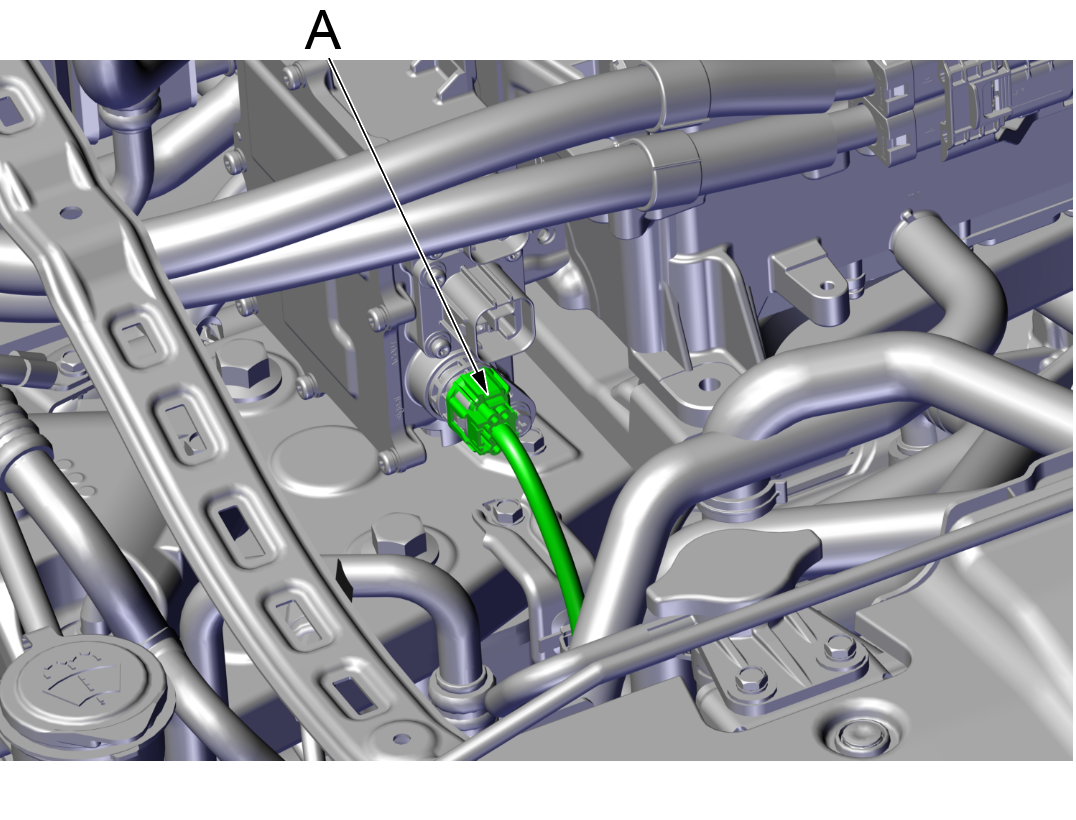

a.按压锁止卡，脱开漏电保护器低压线束插接器(A)。
8.漏电保护器总成 - 拆卸

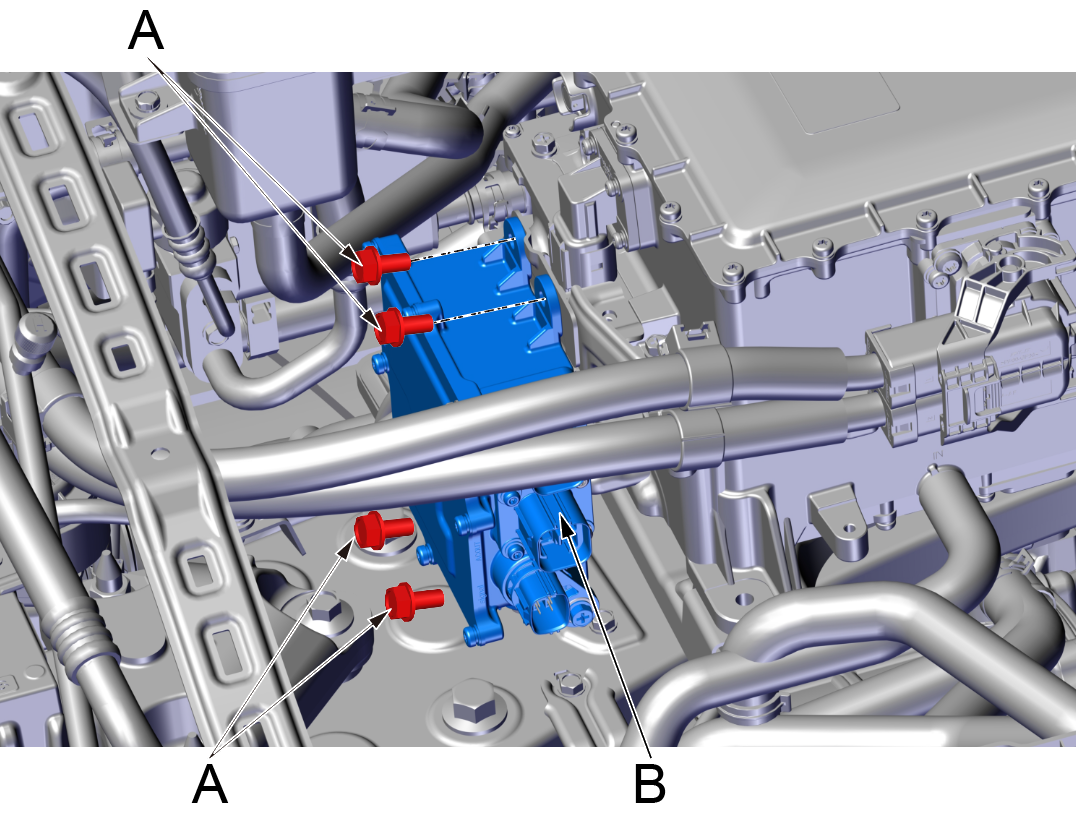

a.使用M10套筒拆卸漏电保护器总成4个固定螺栓(A)（M6×16），取下漏电保护器总成(B)。
安装
1.所有拆下零件 - 安装
a. 按照与拆卸相反的顺序安装零件。
