暖风水泵拆卸和安装
所需专用工具
拆卸
1.安全注意事项
a.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。
2.12 V 蓄电池负极电缆 - 断开
a.检查确保车辆处于OFF(LOCK)模式。
b.使用10mm套筒拧松蓄电池负极接线柱螺母(A)，断开蓄电池负极电缆(B)。
注意！
- 对带电电器或带电电器周围部件进行维修保养作业前，都需要断开蓄电池负极电缆。
- 脱开蓄电池负极电缆后，负极电缆端头需要使用绝缘保护袋隔离，避免维修操作过程中，负极电缆端头误触蓄电池，造成电器件损坏或维修人员触电伤害。
3.暖风系统冷却液 - 排空
4.暖风水泵插接器 - 脱开

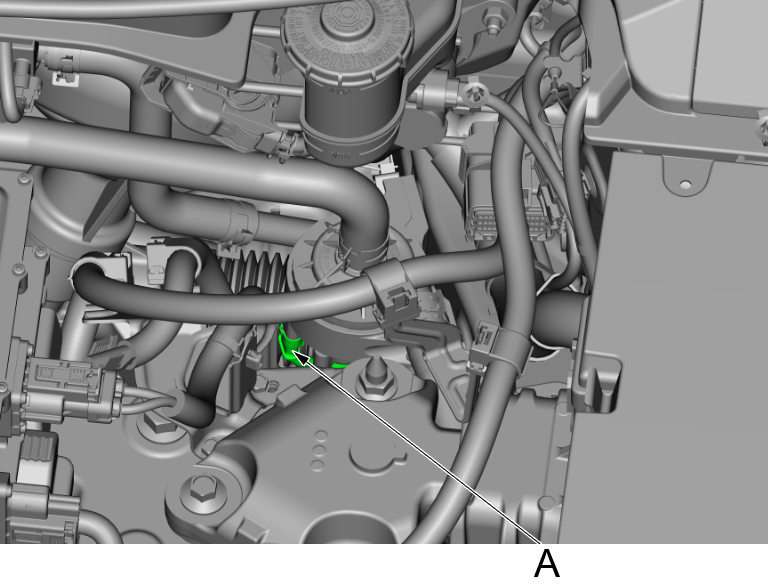

a.按住水泵插接器锁止卡，脱开水泵插接器(A)。
5.暖风水泵水管 - 脱开

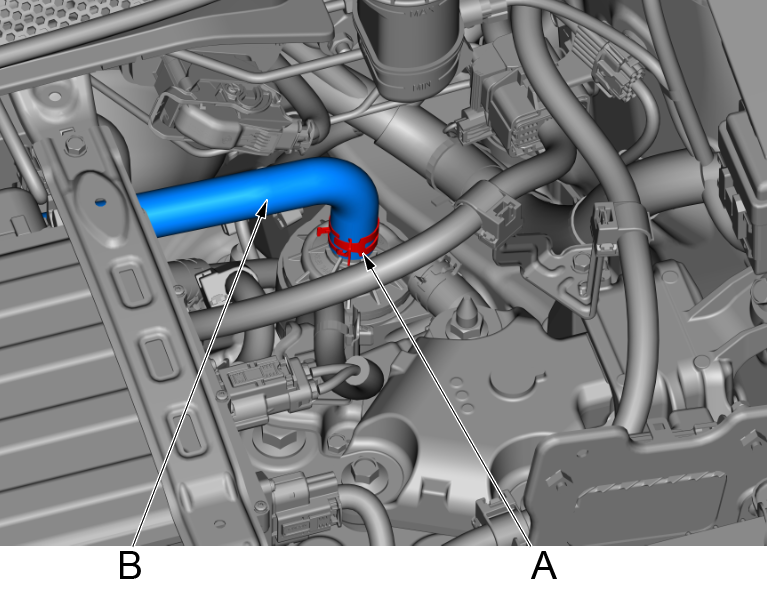

a.使用水管卡箍钳将水管卡箍(A)移出安装位置，左右旋转脱开暖风水泵进水管(B)。
注意！
- 脱开水管时需佩戴护目镜；
- 脱开水管时，可能会有冷却液溅出。
- 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
- 如有冷却液溅出，请及时用抹布擦拭干净。
- 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入

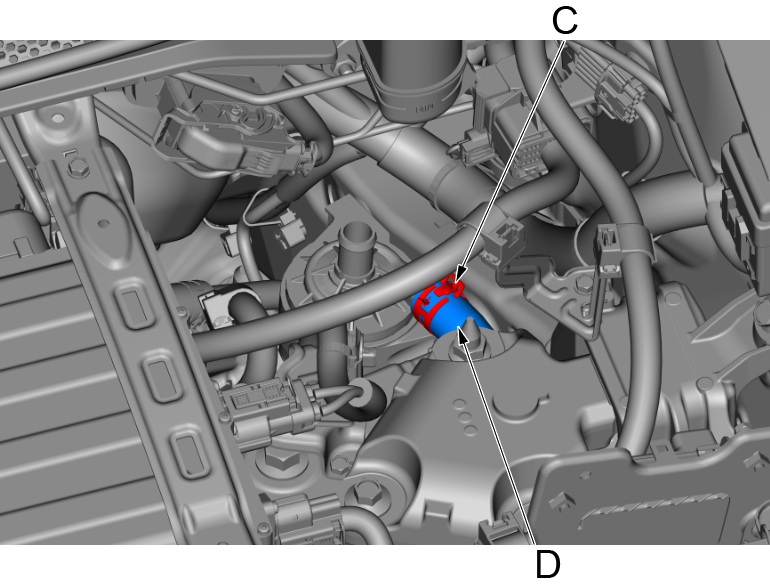

b.使用水管卡箍钳将水管卡箍(C)移出安装位置，左右旋转脱开暖风水泵出水管(D)。
注意！
- 脱开水管时需佩戴护目镜；
- 脱开水管时，可能会有冷却液溅出。
- 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
- 如有冷却液溅出，请及时用抹布擦拭干净。
- 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入
6.暖风水泵 - 拆卸
a.使用10mm套筒拆卸水泵2个固定螺母(A)，取下暖风水泵(B)。
安装
1.所有拆下零件 - 安装
a.按照与拆卸相反的顺序安装部件。
注意！
- 安装完成后，加注厂家指定型号冷却液，参见冷却液加注。
- 安装完成后，车辆上电，连接诊断仪，确保水泵运转正常。
- 安装完成后，检查水管接头处是否有渗漏现象。
