VCU整车控制器单元拆卸与安装
拆卸
1.安全注意事项
a.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。
2.动力总成上护板 - 拆卸
3.12 V 蓄电池负极电缆 - 断开
a.检查确保车辆处于OFF(LOCK)模式。
b.使用10mm套筒拧松蓄电池负极接线柱螺母(A)，断开蓄电池负极电缆(B)。
注意！
- 对带电电器或带电电器周围部件进行维修保养作业前，都需要断开蓄电池负极电缆。
- 脱开蓄电池负极电缆后，负极电缆端头需要使用绝缘保护袋隔离，避免维修操作过程中，负极电缆端头误触蓄电池，造成电器件损坏或维修人员触电伤害。
4.VCU整车控制器单元 - 拆卸

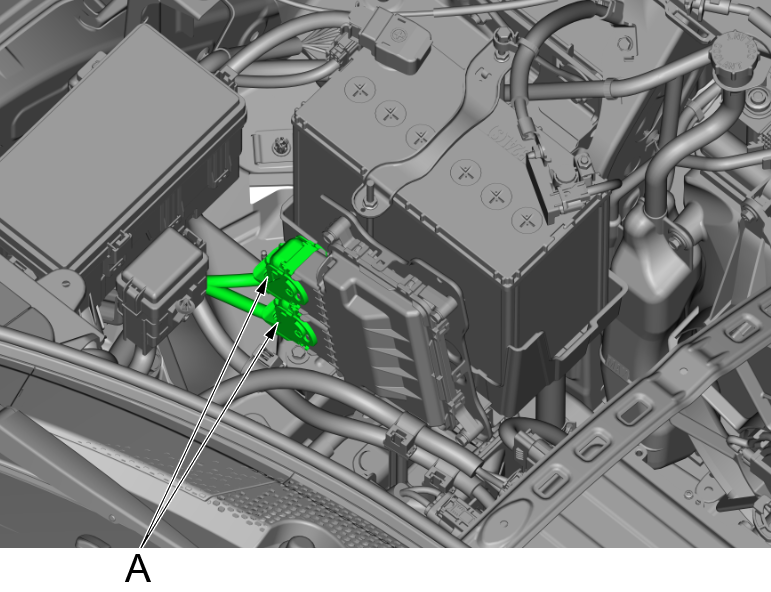

a.按住插接器锁止卡上的限位卡扣，翻转锁止卡脱开2处整车控制器插接器（A）。
b.使用10mm套筒拆卸整车控制器4个固定螺栓(B)，取下整车控制器(C)。
安装
1.所有拆下零件-安装
a. 按照与拆卸相反的顺序安装部件。
注意！
- 安装完成后连接蓄电池负极电缆，车辆上电，连接诊断仪进行故障诊断，排除原因后清除故障码。
- 如更换整车控制器后需要使用诊断仪进行匹配操作。
