动力总成左悬置的拆卸和安装
拆卸
1.安全注意事项
a.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。
2.动力总成上护板 - 拆卸
3.12 V 蓄电池负极电缆 - 断开
a.检查确保车辆处于OFF(LOCK)模式。
b.使用10mm套筒拧松蓄电池负极接线柱螺母(A)，断开蓄电池负极电缆(B)。
注意！
- 对带电电器或带电电器周围部件进行维修保养作业前，都需要断开蓄电池负极电缆。
- 脱开蓄电池负极电缆后，负极电缆端头需要使用绝缘保护袋隔离，避免维修操作过程中，负极电缆端头误触蓄电池，造成电器件损坏或维修人员触电伤害。
4.动力总成下护板- 拆卸
5.佩戴绝缘护具，使用绝缘工具
a.在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。
6.动力总成左悬置 - 拆卸

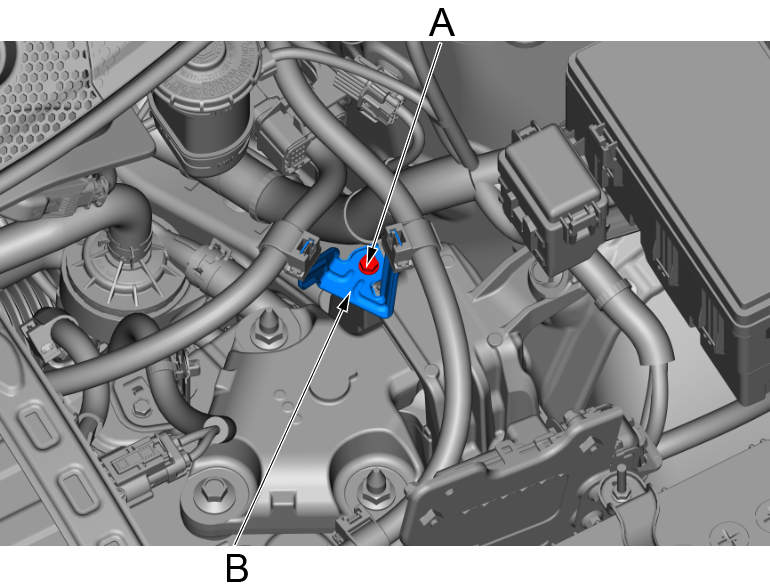

a.使用10mm套筒拆卸线束支架固定螺栓(A)，脱开线束支架(B)。
b.将举升平台车移至动力总成下方，放置适当缓冲块，使平台车平稳托住动力总成。

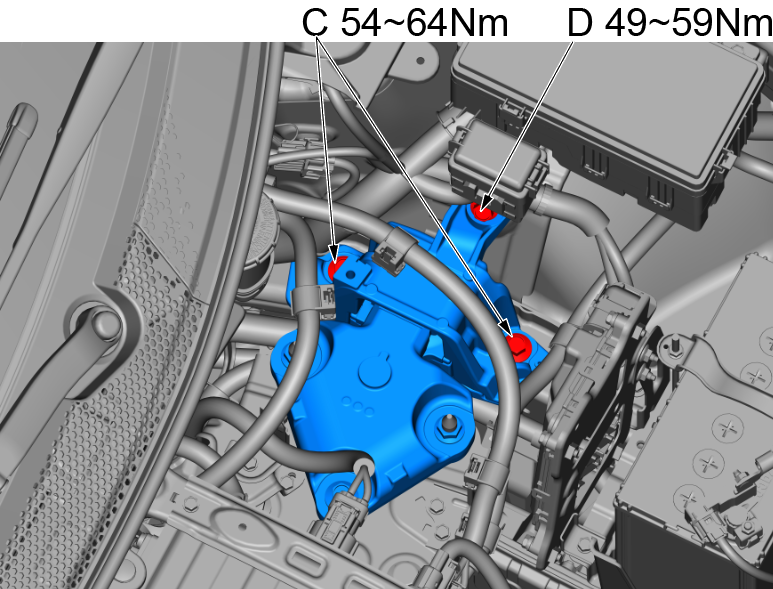

c.使用 14mm套筒拆卸动力总成左悬置2个固定螺栓(C)(M12×45)及1个固定螺栓(D)(M10×30)。

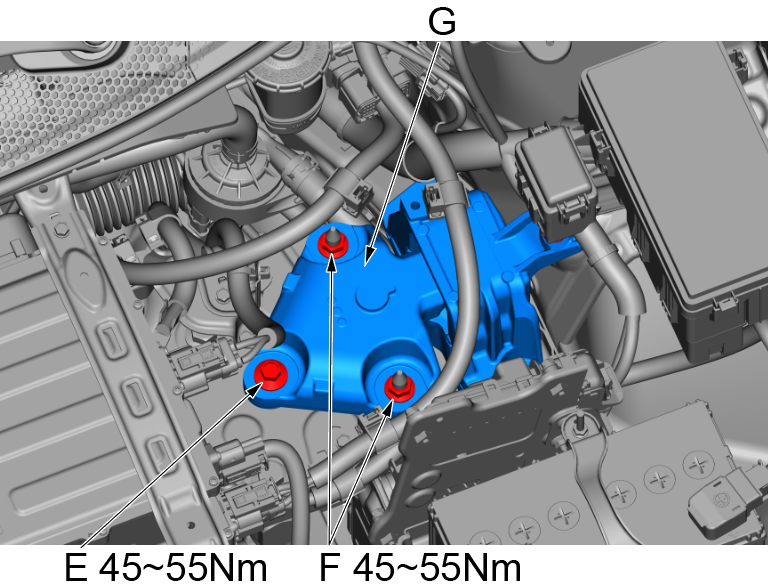

d.使用 14mm套筒拆卸动力总成左悬置1个固定螺栓(E)(M12×45)。
e.使用 17mm套筒拆卸动力总成左悬置2个固定螺母(F)。
f.取下动力总成左悬置(G)。
安装
1.所有拆下零件 - 安装
a.按照与拆卸相反的顺序安装部件。
